Il sovrastampaggio di elastomeri morbidi al tatto come elastomeri termoplastici (TPE) o poliuretani termoplastici (TPU) su plastica rigida, metallo o circuiti stampati (PCB) migliora la presa ergonomica, smorza le vibrazioni e crea una protezione dall'ingresso a tenuta di liquidi. Tuttavia, i guasti del prodotto, come la delaminazione dei bordi, segni di avvallamento, cicli di raffreddamento prolungati o un'eccessiva deformazione delle parti, spesso sono riconducibili a una progettazione errata dello spessore delle pareti.
Le linee guida di progettazione generiche spesso suggeriscono di mantenere uno spessore di parete uniforme di 2,0 mm. In pratica, lo spessore ottimale della pelle dipende fortemente dai materiali specifici del substrato, dalle esigenze di rinforzo strutturale, dai rapporti di lunghezza del flusso e dai requisiti di adesione. Questa guida tecnica delinea matrici di spessore precise, considerazioni sul processo, regole DFM strutturali e protocolli di convalida per le applicazioni di sovrastampaggio.
1. Spessore del sovrastampaggio (pelle) consigliato in base al materiale e al substrato
Per determinare lo spessore del sovrastampaggio è necessario bilanciare il feedback tattile funzionale con lo stress termico, il ritiro volumetrico e le penalità in termini di tempo di ciclo. Gli elastomeri possiedono coefficienti di dilatazione termica lineare (CLTE) più elevati rispetto ai substrati rigidi; le pelli sovrastampate eccessivamente spesse esercitano un elevato stress contrattile durante il raffreddamento, porteo alla deformazione del substrato o al taglio dell'adesivo.
La matrice seguente fornisce limiti precisi di spessore tra i substrati di produzione principali:
| Materiale del substrato | Spessore minimo della pelle | Spessore nominale consigliato | Spessore massimo rinforzato | Applicazioni e note primarie |
|---|---|---|---|---|
| Ingegneria delle materie plastiche (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50mm | 3,50 mm | Elettronica di consumo, impugnature per utensili elettrici. Eccellente potenziale di legame chimico tramite diffusione molecolare superficiale. |
| Poliammidi per alte temperature (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Alloggiamenti di motori automobilistici, sensori industriali. Richiede temperature elevate dell'utensile per ottenere la completa adesione chimica. |
| Plastica semicristallina (POM, PP) | 1,20 mm | 1,80 - 2,50mm | 3,00 mm | La bassa energia superficiale rende difficile il legame chimico; fa molto affidamento sulle funzionalità di interblocco meccanico. |
| Metalli (Alluminio pressofuso, Zinco, Acciaio) | 1,00 mm | 2,00 - 3,00mm | 4,00 mm | Strumenti chirurgici, impugnature per attrezzature pesanti. L'elevata conduttività termica raffredda rapidamente la fusione; richiede il preriscaldamento. |
| PCB ed elettronica incapsulati | 1,00 mm | 1,50 - 2,00 millimetri | 2,50 mm | Stampaggio a bassa pressione o sovrastampaggio delicato. Lo spessore deve proteggere i componenti delicati dalle pressioni di serraggio. |

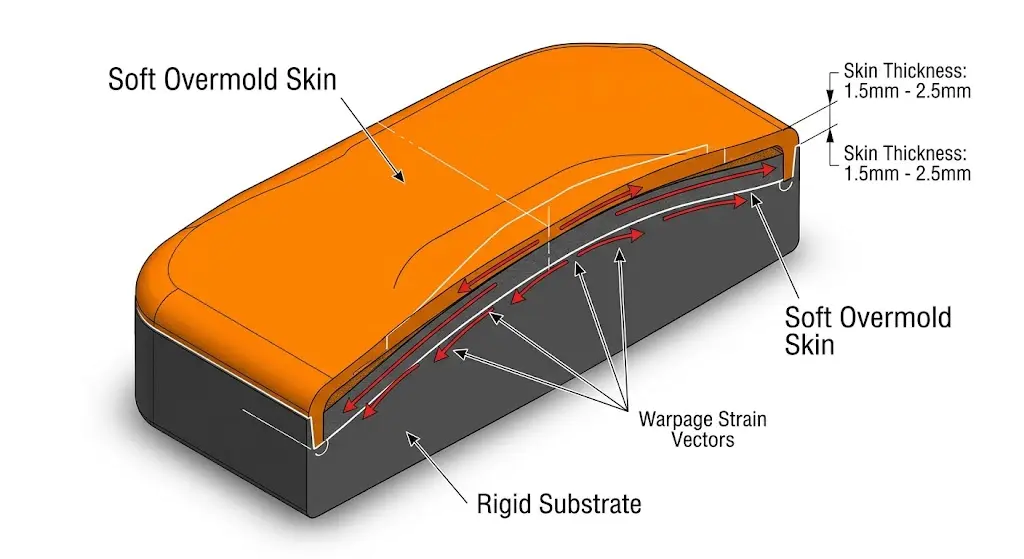

Nota di progettazione: Le impugnature soft-touch richiedono in genere uno spessore nominale compreso tra 1,5 e 2,5 mm per ottenere un adeguato smorzamento tattile. Gli spessori inferiori a 1,0 mm risultano rigidi, mentre le sezioni superiori a 3,5 mm prolungano drasticamente i tempi di raffreddamento e introducono vuoti interni.
2. Spessore minimo della pelle iniettabile e tecniche a parete sottile
Il raggiungimento di un sovrastampaggio affidabile a parete sottile (sotto 1,0 mm) senza bave, brevi scatti o segni di esitazione sulla superficie dipende dal controllo dei rapporti della lunghezza del flusso (L/T) e della viscosità del fuso.
Quando il rapporto tra la lunghezza del flusso e lo spessore della parete (L/T) supera 100:1, le formulazioni TPE standard si congelano prematuramente. Le formulazioni TPE/TPU ad alta fluidità con un elevato indice di flusso di fusione (MFI > 25 g/10 min a 190°C/2,16 kg) consentono spessori minimi delle pareti fino a 0,50 mm - 0,75 mm su percorsi di flusso brevi (< 50 mm).
Linee guida chiave su processi e attrezzature per il sovrastampaggio a pareti sottili:
- Temperature elevate dello strumento: Aumentare la temperatura della cavità dello stampo del substrato da 15°C a 25°C per evitare il congelamento precoce durante la fase di iniezione.
- Otturazione sequenziale o canali caldi: Rilascia i punti di accesso della punta calda direttamente sulle sezioni più spesse della zona del sovrastampaggio per ridurre al minimo le cadute di pressione.
- Elevate velocità di iniezione: Riempi rapidamente le cavità sottili prima che avvenga la solidificazione dello strato cutaneo, utilizzando precisi profili di riempimento multistadio per prevenire la formazione di bave.
- Controllo della profondità di ventilazione: La micro-ventilazione di precisione (da 0,010 mm a 0,015 mm di profondità) è fondamentale in prossimità dei bordi sottili per evitare ustioni da aria intrappolata senza causare sbavature di resina.
3. Regole di progettazione per muri, nervature, sporgenze e transizioni uniformi
Lo spessore non uniforme del sovrastampaggio provoca un ritiro differenziale, che crea concentrazioni di stress localizzate e sollevamento dei bordi. L'adesione a rigorose proporzioni geometriche mantiene l'integrità strutturale e le transizioni pelle-substrato senza soluzione di continuità.
Rapporti DFM geometrici:
- Rapporto parete pelle-nucleo: Lo spessore del sovrastampaggio dovrebbe idealmente corrispondere al 60%-80% dello spessore della parete del substrato sottostante per prevenire la distorsione termica del substrato durante l'inserimento della stampa.
- Spessore della nervatura interna: Le nervature incorporate sotto o all'interno del rivestimento del sovrastampo non devono superare il 50% dello spessore nominale della parete del sovrastampo principale. (ad esempio, Spessore della nervatura del substrato = 0,50 * Spessore della pelle del sovrastampaggio).
- Raggi interni (R): Evitare angoli interni taglienti. Fornire un raggio minimo di R = 0,5 mm o da 0,5 a 0,75 volte lo spessore della parete in tutti i punti di intersezione per ridurre al minimo i fattori di concentrazione delle sollecitazioni.
- Gradino di chiusura e scanalature ad incastro: Non terminare mai una pelle sovrastampata su una superficie a livello. Progettare un gradino di chiusura perimetrale con una profondità pari all'intero spessore della pelle, combinato con una scanalatura di incastro meccanico da 0,5 mm x 0,5 mm per evitare il distacco lungo i bordi esposti.
4. Preparazione del substrato, primer e test della forza di adesione
Una parte sovrastampata durevole richiede un'elevata forza di adesione interfacciale. I meccanismi di adesione rientrano in due categorie principali: Legame per diffusione chimica and Interblocco meccanico .
Metodi di pretrattamento superficiale:
- Trattamento Plasma Atmosferico/Fiamma: Aumenta l'energia superficiale dei polimeri non polari (ad esempio, polipropilene) oltre 44 dine/cm per massimizzare la bagnatura.
- Primer chimici/agenti accoppianti silanici: Applicato a leghe metalliche o substrati ceramici prima dello stampaggio per formare legami covalenti con le resine elastomeriche in entrata.
- Sabbiatura con mezzi abrasivi: Crea microrugosità sui metalli (Ra 2,5 - 6,3 µm), migliorando significativamente l'incastro meccanico.
Test di convalida dell'adesione standard:
L'integrità del legame viene valutata utilizzando protocolli di test standardizzati:
- Test di distacco a 90 gradi (ASTM D903 / ISO 813): Quantifica la forza necessaria per staccare la striscia sovrastampata dal substrato. I valori industriali accettabili vanno da 3,5 a 8,0 N/mm a seconda del durometro.
- Prove di taglio da sovrapposizione (ASTM D1002): Valuta la resistenza al taglio sotto carico di trazione.
Obiettivo della modalità di guasto: I protocolli di controllo qualità richiedono Fallimento coesivo (dove il materiale elastomerico si strappa internamente) anziché Guasto adesivo (dove la pelle si stacca in modo netto all'interfaccia).
5. Attrezzature, ventilazione, simulazione del flusso nello stampo e compromessi sui costi
Lo spessore della pelle influenza direttamente il costo unitario di produzione, il tempo di ciclo e il tasso di scarto. Poiché il tempo di raffreddamento della plastica scala esponenzialmente con lo spessore della parete (il tempo di raffreddamento è proporzionale allo spessore della parete al quadrato), l'aggiunta di spessore comporta una significativa penalità del tempo di ciclo.
Tolleranze di ritiro e simulazione CAE:
I materiali sovrastampati mostrano un ritiro volumetrico compreso tra 1,2% e 2,5%, significativamente superiore rispetto ai materiali termoplastici rigidi (0,4% - 0,7%). I progettisti di utensili devono calcolare il ritiro differenziale nel software di analisi Moldflow (CAE) per garantire la precisione della forma netta.
Principali risultati dell'analisi CAE da valutare:
- Ritiro volumetrico al congelamento: Assicura un impaccamento uniforme attraverso le transizioni di spessore.
- Deformazione/deformazione volumetrica: Identifica se il raffreddamento asimmetrico su un lato di un substrato metallico o PCB indurrà forze di flessione.
- Sollecitazione di taglio interfacciale: Valuta se le pressioni del flusso di iniezione sposteranno o danneggeranno le delicate caratteristiche del substrato o gli inserti pre-posizionati.
Ottieni la tua recensione e preventivo sul DFM per sovrastampaggio
L'ottimizzazione dello spessore del sovrastampaggio richiede il bilanciamento dell'uniformità delle pareti, del design dello strumento, della compatibilità dei materiali e dei requisiti tattili. Il nostro team di ingegneri fornisce valutazioni DFM (Design for Manufacturability) complete, simulazioni termiche/di deformazione Moldflow e servizi di prototipazione rapida.
- Tempo di consegna: Feedback DFM entro 24 ore; prototipo di attrezzatura in 5-7 giorni lavorativi.
- Standard di conformità: ISO 13485, elastomeri di grado medico USP Classe VI, opzioni di materiali conformi a RoHS/REACH.
Invia i tuoi file CAD 3D (STEP/IGES) insieme alle specifiche del substrato per ricevere una valutazione dettagliata di spessore e producibilità dai nostri specialisti di stampaggio a iniezione.
Domande frequenti (FAQ)
1. Quali spessori di sovrastampaggio sono consigliati per i substrati comuni come ABS, PC, alluminio e PCB?
Gli spessori nominali consigliati vanno da 1,5 a 2,5 mm per tecnopolimeri come ABS e PC, da 2,0 a 3,0 mm per metalli come l'alluminio e da 1,5 a 2,0 mm per PCB incapsulati per garantire una protezione adeguata senza applicare uno stress termico eccessivo ai componenti elettronici sensibili.
2. Qual è lo spessore minimo pratico del sovrastampaggio ottenibile con il TPE e quali modifiche al processo lo consentono?
Lo spessore pratico minimo è compreso tra 0,50 e 0,75 mm utilizzando formulazioni TPE/TPU ad alto flusso. Per raggiungere questo obiettivo sono necessarie temperature elevate della cavità dello stampo, velocità di iniezione elevate, otturazione sequenziale delle valvole e microventilazione di precisione per prevenire il congelamento prematuro.
3. Come posso progettare per ottenere uno spessore di parete uniforme ed evitare segni di avvallamento o delaminazione?
Mantenere lo spessore del sovrastampaggio tra il 60% e l'80% della parete del substrato sottostante, progettare nervature interne a non più del 50% della parete del sovrastampaggio principale, includere raggi di transizione generosi (minimo 0,5 mm) e incorporare gradini di chiusura perimetrali con scanalature di bloccaggio meccanico.
4. Come devo preparare un substrato per massimizzare la forza di adesione per il sovrastampaggio?
I substrati possono essere preparati utilizzando il plasma atmosferico o il trattamento con fiamma per aumentare l'energia superficiale, applicando primer di accoppiamento silanico per i metalli o sabbiatura con mezzi per creare ruvidità meccanica della superficie. Mirare alla rottura della coesione durante il test di peeling ASTM D903.
5. In che modo lo spessore del sovrastampaggio influisce sul tempo di raffreddamento e sul costo complessivo del pezzo?
Il tempo di raffreddamento aumenta esponenzialmente con il quadrato dello spessore della parete. L’aumento dello spessore della pelle da 1,5 mm a 3,0 mm può più che raddoppiare il tempo del ciclo di raffreddamento richiesto, aumentando significativamente i costi di produzione per unità.
6. Che cosa causa il distacco del sovrastampato lungo gli spigoli vivi e in che modo la geometria lo previene?
Il distacco si verifica quando le forze di taglio agiscono sui bordi a filo esposti con debole ancoraggio meccanico. La progettazione di una fase di chiusura definita lungo la linea di giunzione, combinata con un sottosquadro o una scanalatura di ritenzione meccanica, ancora il bordo e previene il distacco in caso di abrasione meccanica.
