Una guida esperta per ingegneri progettisti e specialisti dell'approvvigionamento sull'ottimizzazione dei componenti in gomma stampati personalizzati, sulla navigazione negli standard di tolleranza e sulla razionalizzazione della produzione internazionale.
Linee guida di progettazione per parti in gomma stampate a iniezione
La progettazione di componenti elastomerici richiede una mentalità ingegneristica distinta rispetto allo stampaggio termoplastico rigido. Poiché la gomma sintetica subisce una significativa reticolazione durante la vulcanizzazione, la dinamica del flusso e il ritiro volumetrico impongono vincoli geometrici precisi. Una delle principali modalità di guasto nello stampaggio personalizzato della gomma è lo spessore nominale incoerente della parete, che crea velocità di polimerizzazione non uniformi, gravi vuoti interni e segni di avvallamento superficiale. Il mantenimento di uno spessore di parete consigliato compreso tra 1,5 mm e 5,0 mm (con minimi funzionali assoluti intorno a 0,5 mm per i diaframmi miniaturizzati) garantisce un flusso bilanciato del composto e l'equilibrio termico in tutta la cavità.
I raggi degli angoli e gli angoli di sformo influenzano direttamente la longevità dell'utensile e l'efficienza di espulsione dei pezzi. Gli angoli interni acuti concentrano lo stress meccanico e impediscono il flusso dell'elastomero; pertanto, i raggi di raccordo interni devono misurare almeno il 25% dello spessore nominale della parete adiacente (minimo 0,5 mm). Sebbene l'elasticità intrinseca della gomma a bassa durezza consenta la sformatura forzata (spelatura) di sottosquadri minori, l'applicazione di un angolo di spoglia compreso tra 1,0 e 2,0 gradi per lato rimane fondamentale per le mescole ad alta durezza (superiore a 70 Shore A) o per le superfici strutturate per evitare lacerazioni durante l'espulsione ad alta velocità.
Per i profili di tenuta, le sezioni trasversali delle guarnizioni personalizzate richiedono il rigoroso rispetto dei limiti di deformazione. Sotto il carico di serraggio nominale, le guarnizioni elastomeriche dovrebbero subire una compressione di compressione compresa tra il 15% e il 30%. Un volume di tenuta eccessivo rispetto alla cavità del premistoppa provoca il bloccaggio idraulico e il guasto prematuro del compression set.
| Parametro di progettazione | Obiettivo consigliato | RMA Classe A2 (Alta precisione) | ISO 3302-1 Classe M2 |
|---|---|---|---|
| Spessore nominale della parete | Da 1,5 mm a 5,0 mm | /- 0,10 mm (per dimensioni < 10 mm) | /- 0,16 mm (per dimensioni < 10 mm) |
| Raggio raccordo interno | >= 25% dello spessore della parete | /- 0,15 mm (da 10 a 25 mm) | /- 0,20 mm (da 10 a 25 mm) |
| Angolo di sformo | Da 1,0 a 2,0 gradi per lato | /- 0,20 mm (da 25 a 50 mm) | /- 0,32 mm (da 25 a 50 mm) |
| Profondità sottosquadro | < 5% senza nucleo meccanico | /- 0,25 mm (da 50 a 80 mm) | /- 0,40 mm (da 50 a 80 mm) |
Tabella 1: Parametri di progettazione chiave e confronto tra gli standard di stampaggio RMA Classe A2 Precision e ISO 3302-1 Classe M2.

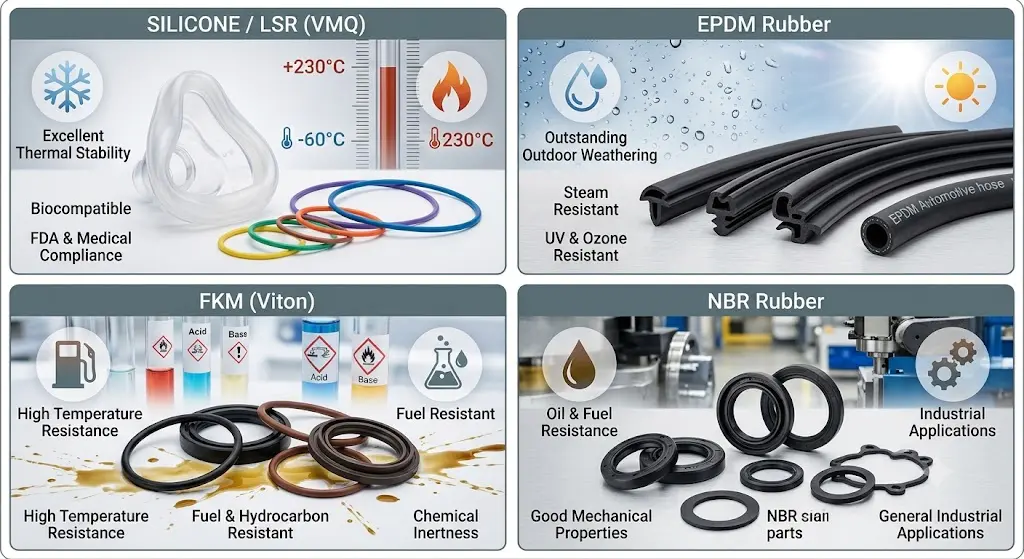

Selezione dei materiali: silicone, EPDM ed elastomeri speciali
La selezione del composto elastomerico ottimale richiede l'allineamento delle strutture dei polimeri chimici alle esigenze dell'ambiente operativo. La densità di reticolazione ottenuta durante la vulcanizzazione influenza direttamente le proprietà fisiche, tra cui la resistenza alla trazione, la durezza del durometro (Shore A) e la resistenza alla compressione. Il compression set rappresenta la deformazione permanente rimanente dopo il rilascio della forza di compressione. La percentuale di compressione impostata è espressa matematicamente come C = [(t0 - t1) / (t0 - tn)] * 100, dove t0 è lo spessore del provino originale, t1 è lo spessore del provino finale dopo il recupero e tn è l'altezza della barra distanziatrice.
La ca Il monomero di etilene propilene diene (EPDM) utilizza una struttura idrocarburica non polare, che offre un'eccezionale resistenza all'ozono, ai solventi polari, al vapore e agli agenti atmosferici esterni a un costo della materia prima significativamente inferiore rispetto al silicone. Gli elastomeri fluorocarburici (FKM/Viton) utilizzano legami carbonio-fluoro per offrire una resistenza ai fluidi superiore contro idrocarburi aromatici aggressivi, combustibili sintetici e sostanze chimiche concentrate fino a 250 gradi C.
| Tipo di polimero elastomero | Gamma di durezza | Temp. di servizio (gradi C) | Resistenza alla trazione | Conformità normativa chiave |
|---|---|---|---|---|
| Silicone (VMQ/LSR) | Da 10 a 80 Shore A | da -60 a 230 | da 5 a 11MPa | FDA 21 CFR 177.2600, USP Classe VI |
| Gomma EPDM | da 40 a 90 riva A | da -45 a 150 | da 8 a 20MPa | NSF 61 (acqua potabile), opzioni TPV riciclabili |
| Fluoroelastomero (FKM) | da 50 a 90 riva A | da -20 a 250 | Da 10 a 18MPa | Classificazione di fiamma UL94 V-0, specifiche OEM automobilistiche |
| Nitrile (NBR) | da 30 a 90 coste A | da -30 a 120 | da 7 a 18MPa | Standard di esposizione al carburante/olio commerciale |
I mandati di conformità nei mercati nordamericani impongono il rigore nella formulazione dei composti. I prodotti destinati al contatto ripetuto con gli alimenti devono utilizzare gli ingredienti elencati nella FDA 21 CFR 177.2600. I componenti sanitari richiedono test di reattività biologica USP Classe VI, verificando la non tossicità mediante valutazioni sistemiche e intracutanee. Le parti di distribuzione dell'acqua potabile richiedono la certificazione NSF 61 per garantire l'assenza di sostanze rilasciabili tossiche in condizioni ambientali ed elevata esposizione all'acqua calda.
Il processo di stampaggio a iniezione, le attrezzature e la garanzia della qualità
Lo stampaggio a iniezione della gomma si differenzia sostanzialmente dalla lavorazione termoplastica per quanto riguarda la gestione termica del cilindro. Le mescole di gomma vengono plastificate all'interno di un cilindro a temperatura controllata da 70 a 90 gradi C per mantenere la viscosità del fluido senza innescare una reticolazione prematura (scorch). L'elevata pressione di iniezione (da 1.000 a 2.000 bar) spinge la gomma preriscaldata omogenea nella cavità dello stampo riscaldata (da 160 a 200 gradi C). L'energia termica all'interno della cavità avvia una rapida vulcanizzazione, trasformando il polimero fluido in una matrice solida elastica prima dell'espulsione del pezzo.
Confronto dell'architettura del processo: iniezione, compressione e trasferimento
- Stampaggio ad iniezione: Riempimento completamente automatizzato a cavità chiusa. Tempi di ciclo rapidi (da 30 a 120 secondi). Ideale per geometrie complesse e di volume elevato che richiedono tolleranze RMA Classe A2. Elevato investimento iniziale in attrezzature.
- Stampaggio a trasferimento: Semiautomatico, precisione intermedia. Le forze del pistone pre-misurate si muovono da una pentola nelle cavità dello stampo chiuse. Costo degli utensili inferiore rispetto all'iniezione; adatto per volumi medio-bassi e sovrastampaggio di inserti metallici.
- Stampaggio a compressione: Caricamento manuale delle preforme nella cavità aperta. Tempi di ciclo più lunghi (da 3 a 10 minuti). Basso investimento in attrezzature; più adatto per guarnizioni di grande formato, tirature a basso volume e composti ad altissima durezza.
I protocolli di controllo qualità sfruttano il sistema di callout standardizzato ASTM D2000. Un tipico richiamo di materiale come ASTM D2000 M2BG714 B14 EA14 definisce la famiglia di polimeri (BG = NBR), la durezza del durometro (70 /- 5 Shore A), la resistenza alla trazione minima (14 MPa) e i suffissi dei requisiti di test specifici per la deformazione a compressione (B14) e la resistenza ai fluidi (EA14).
| Difetto di stampaggio | Analisi delle cause profonde | Soluzione di progettazione/processo preventivo |
|---|---|---|
| Flash eccessivo | Forza di serraggio insufficiente; linee di giunzione usurate; pressione di iniezione eccessiva | Aumentare il tonnellaggio delle pinze; riprogettare le linee di divisione; applicare la post-elaborazione della sbavatura criogenica |
| Tiro corto (riempimento insufficiente) | Cura prematura (bruciatura); aria intrappolata; volume di iniezione insufficiente | Incorporano micro-ventilazioni (profondità 0,02 mm); temperatura della canna più bassa; ottimizzare la dimensione del corridore |
| Porosità/vesciche | Sostanze volatili o umidità intrappolate nel composto; vulcanizzazione incompleta | Implementare sistemi di stampaggio assistito dal vuoto; estendere il tempo di permanenza della cura; materie prime pre-asciutte |
| Segni di flusso/linee di maglia | Bassa temperatura di fusione; scarsa fusione dei fronti di flusso tra i nuclei | Aumentare la velocità di iniezione; elevare la temperatura della superficie dello stampo; spostare le posizioni dei cancelli |
Fattori di costo, prototipazione e selezione dei partner
I costi unitari nello stampaggio personalizzato della gomma dipendono dalle spese ammortizzate per gli utensili, dalla massa della materia prima, dal tempo di ciclo e dai requisiti di post-elaborazione. Il modello matematico dei costi per parte è rappresentato come Costo unitario = (Costo attrezzatura / Volume di produzione totale) Costo del materiale [(Tariffa oraria macchina * Tempo ciclo) / Conteggio cavità] Costo post-elaborazione.
I costi degli utensili variano in base al numero di cavità, al tipo di acciaio (ad esempio, P20 rispetto a NAK80/H13 temprato) e al design del sistema di canali. Uno stampo prototipo a cavità singola costa in genere tra $ 2.500 e $ 6.000 con un tempo di consegna di 2 o 3 settimane. La produzione di utensili in acciaio temprato multi-cavità (da 8 a 32 cavità) varia da $ 12.000 a $ 45.000 e richiede da 4 a 6 settimane per la fabbricazione, il campionamento T1 e la verifica delle dimensioni della CMM.
Per la produzione in volumi ridotti (da 500 a 5.000 unità), gli utensili morbidi in alluminio o gli inserti per stampi stampati in 3D (utilizzando resine fotopolimeriche ad alta temperatura) forniscono una soluzione ponte economicamente vantaggiosa. Sebbene la prototipazione rapida acceleri la convalida, gli ingegneri devono tenere conto delle discrepanze minori nelle proprietà dei materiali tra le resine additive del prototipo e i composti di produzione finali stampati a iniezione.
Quadro di valutazione dei partner di produzione
Quando si valutano i partner di produzione internazionali rispetto a quelli vicini, i team di approvvigionamento dovrebbero verificare i fornitori rispetto ai principali traguardi di qualità e ingegneria:
- Certificazioni del Sistema Qualità: ISO 9001 (Qualità generale), IATF 16949 (Automotive) o ISO 13485 (Dispositivi medici).
- DFM e simulazione interni: Funzionalità avanzate di analisi del flusso dello stampo per prevedere intrappolamenti d'aria, equilibrio di riempimento e ritiro volumetrico prima del taglio dell'acciaio.
- Competenza avanzata nel sovrastampaggio: Esperienza dimostrata nel sovrastampaggio multi-shot o con inserti (incollaggio della gomma direttamente su substrati metallici o plastici utilizzando primer chimici).
- Proprietà e garanzia dello strumento: Piena proprietà trasferita all'acquirente previo pagamento, abbinata ad una garanzia a vita sulla manutenzione dell'utensile per tutta la durata di produzione attiva.
Accelera il tuo progetto di stampaggio della gomma personalizzato
Carica oggi stesso i tuoi file CAD per ricevere una revisione completa del Design for Manufacturability (DFM), inclusa l'analisi dell'accumulo delle tolleranze, consigli sui composti e un preventivo di produzione istantaneo.
Richiedi revisione e preventivo DFMDomande frequenti
Quali sono le regole di progettazione più importanti per le parti personalizzate stampate a iniezione in gomma?
Mantenere uno spessore di parete uniforme compreso tra 1,5 mm e 5,0 mm, specificare raggi di raccordo interni pari ad almeno il 25% dello spessore di parete, applicare angoli di sformo da 1,0 a 2,0 gradi per lato e progettare le parti per allinearle alle tolleranze di precisione RMA standard di Classe A2.
Come scelgo tra silicone ed EPDM per il mio progetto di stampaggio della gomma?
Seleziona il silicone (VMQ/LSR) per temperature estreme (da -60 a 230 gradi C), compatibilità biologica, conformità FDA/USP o requisiti di set di compressione bassi. Scegli l'EPDM per applicazioni esterne economicamente vantaggiose che richiedono un'elevata resistenza all'ozono, agli agenti atmosferici, al vapore e ai fluidi polari.
Qual è il costo tipico per pezzo per lo stampaggio a iniezione della gomma e quali fattori lo influenzano?
Il costo unitario dipende dalla selezione del materiale, dal volume della parte, dal tempo di polimerizzazione, dal numero di cavità e dal metodo di rimozione della bava. Gli utensili ad alta cavitazione riducono drasticamente i costi di manodopera e tempo macchina per pezzo su grandi volumi di produzione.
Quanto tempo ci vuole per costruire attrezzature per stampi a iniezione per parti in gomma?
Il prototipo o l'utensileria morbida richiedono in genere dalle 2 alle 3 settimane. La produzione di stampi in acciaio multi-cavità richiede generalmente dalle 4 alle 6 settimane, compresa la progettazione dell'utensile, la lavorazione CNC, l'elaborazione EDM e la convalida iniziale del campione T1.
Quali sono i difetti più comuni nello stampaggio a iniezione della gomma e come posso prevenirli?
I difetti comuni includono bave (mitigate da linee di giunzione precise e sbavatura criogenica), colpi brevi (prevenuti dallo sfiato del vuoto e dalla gestione delle bruciature) e porosità interna (controllata tramite stampaggio assistito dal vuoto e cicli di polimerizzazione ottimizzati).
Quali requisiti FDA o di livello medico si applicano alle parti in gomma negli Stati Uniti?
Le parti a contatto con gli alimenti richiedono la conformità con FDA 21 CFR 177.2600. I componenti di grado medico richiedono test di valutazione biologica USP Classe VI, mentre i componenti dell'acqua potabile richiedono la certificazione NSF 61.
Come si confronta lo stampaggio a iniezione con lo stampaggio a compressione o a trasferimento per componenti in gomma?
Lo stampaggio a iniezione offre precisione dimensionale superiore, coerenza automatizzata e tempi di ciclo rapidi per volumi elevati. Lo stampaggio a trasferimento è conveniente per volumi medi e per l'incollaggio di inserti, mentre lo stampaggio a compressione offre i costi di attrezzaggio iniziali più bassi per parti di volume ridotto o di grande formato.
