Stampi in alluminio: una guida completa a tipi, applicazioni e vantaggi

Stampi in alluminio: una guida completa a tipi, applicazioni e vantaggi

Nel vasto e innovativo mondo della produzione, la scelta del materiale per utensili è una decisione critica che può definire il successo di un progetto. Mentre l'acciaio è stato a lungo il tradizionale cavallo di battaglia per la creazione di muffe, un nuovo contendente è salito alla ribalta, rivoluzionando il modo in cui i prodotti vengono portati in vita: l'alluminio. Con la sua combinazione unica di proprietà, dalla conducibilità termica eccezionale a natura leggera, gli stampi in alluminio sono diventati uno strumento indispensabile per ingegneri, designer e produttori in una miriade di settori. Questa guida ti porterà in un viaggio nel mondo degli stampi in alluminio, esplorando i loro tipi, applicazioni e i distinti vantaggi che offrono sui materiali tradizionali.

Cosa sono gli stampi in alluminio?

Uno stampo in alluminio è uno strumento utilizzato in vari processi di produzione per modellare e formare materiali, come materie plastiche, gomma e schiuma. Nel suo centro, è un blocco di leghe in alluminio accoppiato di precisione che contiene una cavità a forma del prodotto finale desiderato. Quando un materiale fuso o flessibile viene iniettato, versato o premuto in questa cavità, assume la forma dello stampo e, dopo il raffreddamento o la solidificazione, viene espulso come parte finita.

Una breve storia ed evoluzione

Per decenni, l'acciaio ha dominato l'industria della produzione di stampi grazie alla sua incredibile durezza e durata. Tuttavia, la necessità di una prototipazione più rapida e una produzione più economica a basso volume ha portato all'esplorazione di materiali alternativi. I primi tentativi di usare l'alluminio sono stati accolti con scetticismo, ma quando sono emersi progressi nella lavorazione del CNC e lo sviluppo di leghe di alluminio ad alta resistenza (come 7075 e 6061), il potenziale del materiale è diventato innegabile. Oggi, l'alluminio non è solo un'opzione secondaria ma una scelta primaria per una vasta gamma di applicazioni, svolgendo un ruolo fondamentale in tutto, dallo sviluppo di nuove parti automobilistiche alla produzione di beni di consumo quotidiani. La sua evoluzione ha rispecchiato il passaggio del settore verso una rapida innovazione ed efficienza, rendendolo una pietra miliare della moderna produzione.

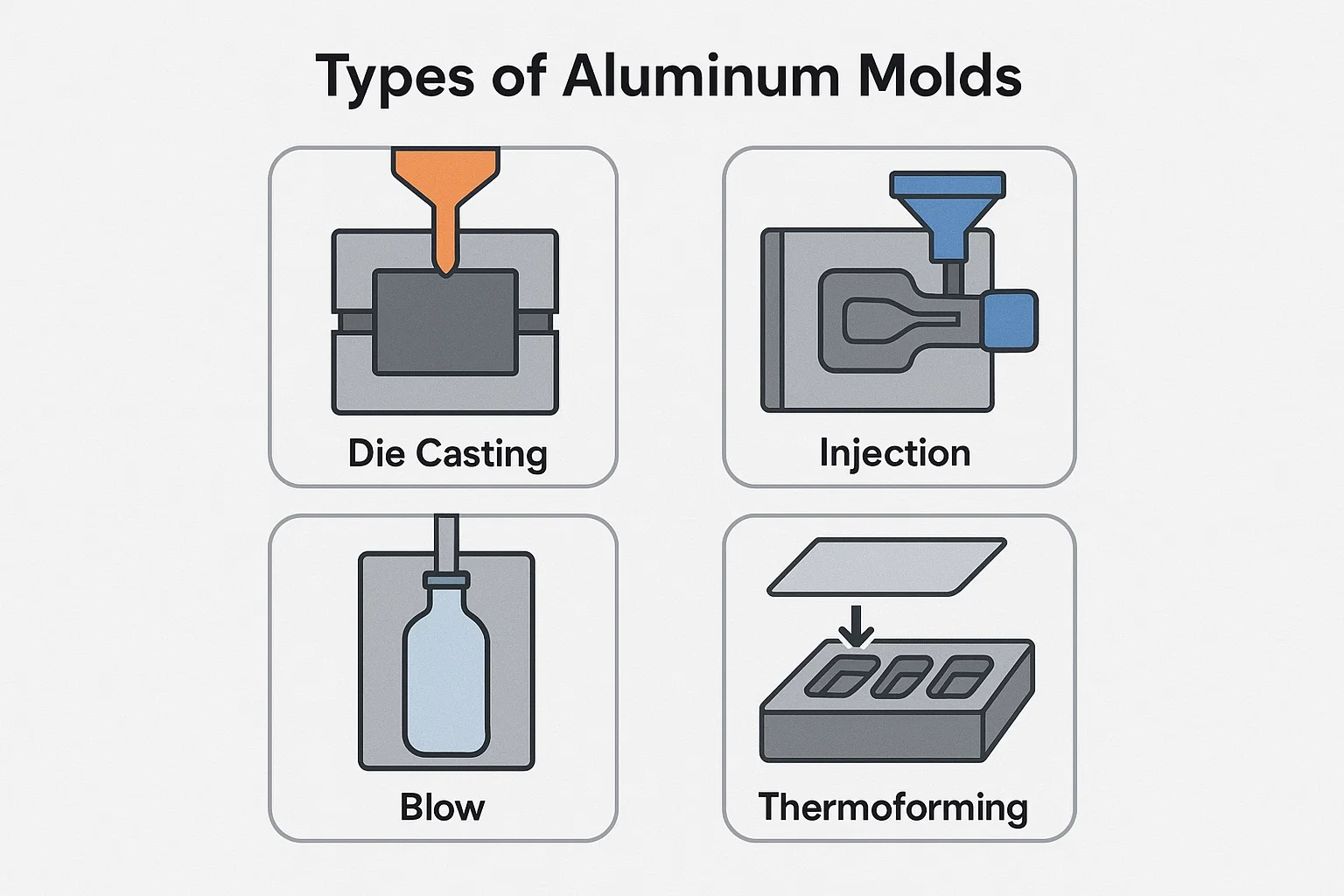

Tipi di stampi in alluminio

Gli stampi in alluminio sono incredibilmente versatili e la loro progettazione e funzione sono adattate al processo di produzione specifico per cui vengono utilizzati. Mentre il materiale di base rimane lo stesso, l'ingegneria dietro ogni tipo di stampo è unico. Possiamo classificare gli stampi in alluminio in due modi principali: in base al processo di produzione che supportano e in base alla loro applicazione specifica.

Basato sul processo di produzione

Stampi da morire: La fusione di muore è un processo che costringe il metallo fuso ad alta pressione in una cavità dello stampo. L'alluminio è un materiale popolare per le parti finite nella fusione (ad esempio, blocchi di motore, corpi della telecamera), ma può anche essere utilizzato per creare lo stampo stesso, in particolare per la prototipazione e la produzione a breve termine. L'eccellente conduttività termica dell'alluminio aiuta a raffreddare rapidamente il metallo fuso, aumentando la velocità del ciclo di fusione.

Stampi per iniezione: Questa è forse l'applicazione più comune per gli stampi in alluminio. Lo stampaggio a iniezione prevede l'iniezione di plastica fusa in uno stampo ad alta pressione. La caratteristica di spicco dell'alluminio qui è la sua capacità di dissipare rapidamente il calore. Ciò significa che la plastica si solidifica più velocemente, accorciando drasticamente il "tempo di ciclo", il tempo necessario per produrre una parte. Per un produttore, un tempo di ciclo più rapido si traduce direttamente in una maggiore efficienza di produzione e costi inferiori.

Pompini: Lo stampaggio di soffiaggio è un processo utilizzato per creare parti di plastica cave, come bottiglie e contenitori. Implica il gonfiore di un tubo di plastica riscaldato (un Parison) all'interno di uno stampo chiuso. Gli stampi in alluminio sono ideali per la modanatura a causa della loro natura leggera, che li rende più facili da gestire e installare e le loro proprietà termiche, che aiutano a raffreddare uniformemente la parte di plastica, garantendo uno spessore costante della parete.

Stampi termoformanti: Il termoformio è un processo in cui un foglio di plastica viene riscaldato fino a quando non è flessibile, quindi drappeggiato o premuto in uno stampo. Viene spesso applicato un vuoto per succhiare il foglio nei contorni dello stampo. L'elevata conduttività termica dell'alluminio è cruciale qui, in quanto consente allo stampo di riscaldare o raffreddare rapidamente il foglio di plastica, garantendo che la parte finale mantenga la sua forma con precisione. Questi stampi sono comuni negli imballaggi, in particolare per i prodotti alimentari e di consumo.

In base all'applicazione

Stampi di plastica: Questa ampia categoria comprende un'enorme varietà di prodotti, dai giocattoli per bambini e dagli articoli per la casa a involucri elettronici complessi. Come accennato, l'alluminio è particolarmente efficace per lo stampaggio di materie plastiche grazie alle sue proprietà termiche e alla facile lavorabilità, rendendolo il materiale preferito per la prototipazione rapida e la produzione di volumi moderati.

Stampi di gomma: Gli stampi in alluminio vengono anche utilizzati per modellare la gomma, spesso attraverso lo stampaggio a compressione o lo stampaggio a iniezione. La facilità con cui l'alluminio può essere lavorato consente la creazione di intricate cavità dello stampo per prodotti come guarnizioni, guarnizioni e componenti di gomma specializzati.

Stampi in schiuma: In settori come automobili e imballaggi, la schiuma è modellata per creare isolanti, componenti di sedute e inserti protettivi. Gli stampi in alluminio si adattano perfettamente a questa applicazione perché il loro peso inferiore e le eccellenti proprietà termiche aiutano nel delicato processo di espansione e solidificazione dei materiali in schiuma.

Stampi per alimenti: Dalle barrette di cioccolato ai dessert congelati, gli stampi in alluminio sono un punto fermo nell'industria alimentare. La loro resistenza alla corrosione e la capacità di trasferire rapidamente il calore (o il freddo) sono inestimabili per garantire una qualità costante e accelerare i cicli di produzione. Il materiale è anche non tossico e facile da pulire, soddisfando rigorosi standard di igiene.

Stampi di casting di investimenti: Sebbene meno comuni rispetto ad altri processi, gli stampi in alluminio possono essere utilizzati come modello "master" per la creazione di modelli di cera nel processo di fusione degli investimenti. Ciò consente la produzione di un gran numero di motivi di cera dettagliati, che vengono quindi utilizzati per creare stampi in ceramica per la colata in metallo. La durata e la capacità dello stampo in alluminio di catturare dettagli fini lo rendono adatto a questa specifica applicazione.

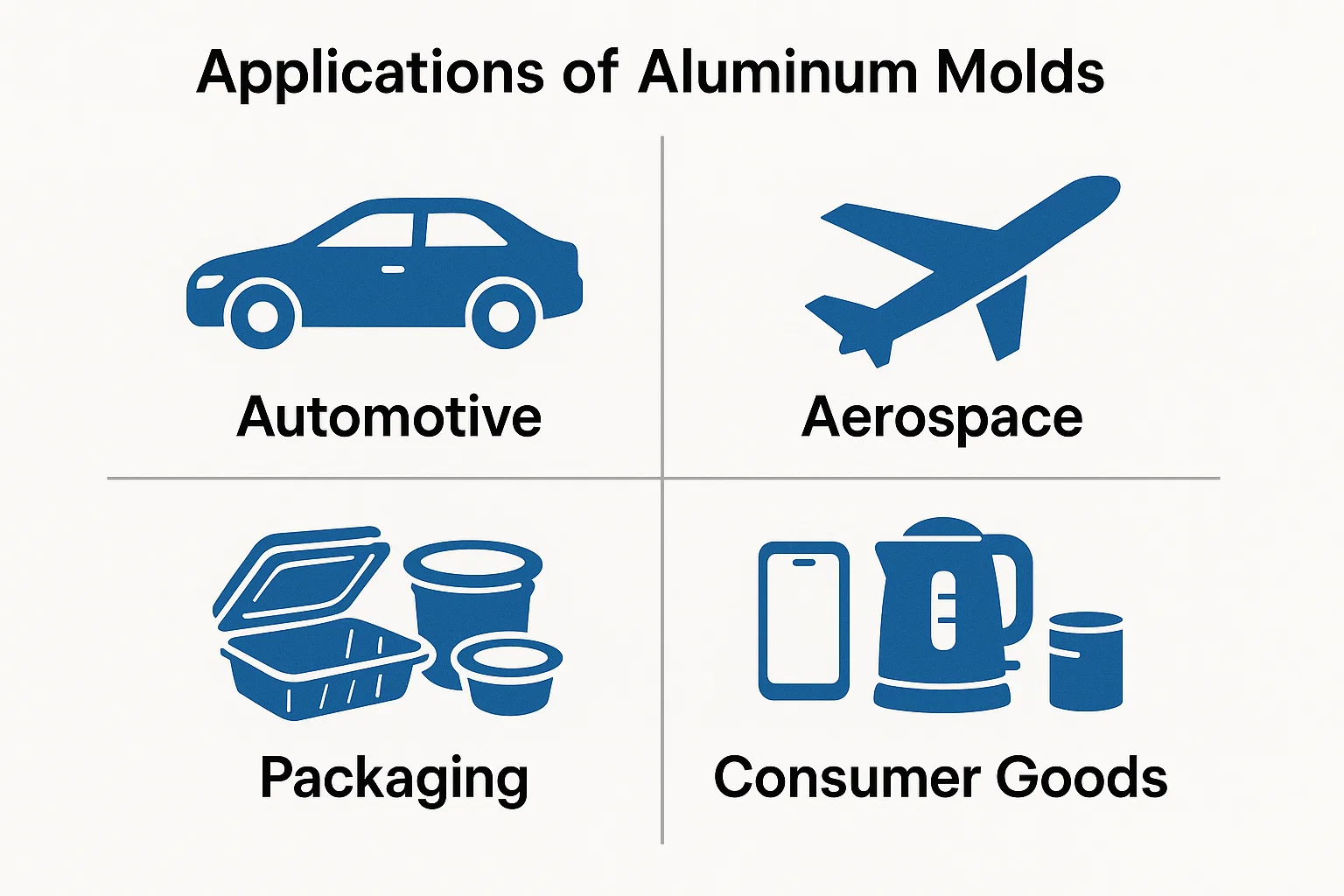

Applicazioni di stampi in alluminio

Stampi in alluminio si sono fatti strada in una vasta gamma di settori, guidati dalla necessità di processi di produzione più veloci, più economici e adattabili. Le loro proprietà uniche le rendono una scelta preferita per le aziende che desiderano semplificare la produzione e portare rapidamente nuovi prodotti sul mercato.

Industrie che utilizzano stampi in alluminio

Automobile L'industria automobilistica è uno dei principali utenti di stampi in alluminio, in particolare per la prototipazione e la produzione a basso volume di componenti interni. La capacità dell'alluminio di creare forme complesse con un alto grado di precisione è cruciale per parti come dashboard, pannelli delle porte e pezzi di rifinitura. Inoltre, la sua rapida dissipazione del calore aiuta a ridurre i tempi di ciclo per modellare le parti di plastica, il che è un vantaggio significativo nei cicli di sviluppo frenetici dei nuovi modelli di veicoli.

Aerospaziale Nel settore aerospaziale, in cui la precisione e il peso sono fondamentali, gli stampi in alluminio vengono utilizzati per creare parti e componenti non strutturali sia per interni aeromobili che per esterni. La loro natura leggera semplifica la manipolazione durante il processo di stampaggio e la loro efficacia in termini di costi li rende ideali per la produzione di parti specializzate in quantità più piccole.

Confezione Entra in qualsiasi negozio di alimentari e vedrai innumerevoli esempi di prodotti realizzati con l'aiuto di stampi in alluminio. Dai contenitori per alimenti in plastica e tappi di bottiglia ai pacchetti di vesciche e alle confezioni di beni di consumo, le proprietà di raffreddamento rapido dell'alluminio consentono la produzione di massa ad alta velocità. Questa efficienza è fondamentale nel settore dell'imballaggio, in cui milioni di unità vengono prodotte quotidianamente.

Beni di consumo Il mercato dei beni di consumo è guidato dall'innovazione e dai rapidi cicli di prodotto. . Gli stampi in alluminio si adattano perfettamente, consentendo ai produttori di prototipo e produrre rapidamente una vasta gamma di prodotti, tra cui involucri di dispositivi elettronici, parti di elettrodomestici e articoli per la casa. Il costo inferiore degli stampi in alluminio rispetto all'acciaio lo rende possibile produrre stampi per prodotti con una durata del mercato più breve o per corse in edizione limitata.

Medico L'industria medica si basa su precisione e sterilità per una vasta gamma di prodotti, tra cui alloggiamenti di dispositivi diagnostici, maniglie degli strumenti chirurgici e attrezzature mediche monouso. Gli stampi in alluminio vengono utilizzati per produrre questi oggetti, offrendo la precisione necessaria e la capacità di lavorare con una varietà di resine di plastica specializzate. La resistenza alla corrosione del materiale lo rende anche adatto per ambienti sterili e pulizia ripetuta.

---

Vantaggi e svantaggi dell'uso di stampi in alluminio

Mentre l'alluminio ha un posto chiaro nella produzione moderna, una prospettiva equilibrata richiede di comprendere sia i suoi vantaggi che i suoi limiti. La decisione di utilizzare uno stampo in alluminio si riduce spesso a un'attenta pesatura di questi fattori rispetto ai requisiti specifici di un progetto.

Vantaggi degli stampi in alluminio

Alta conduttività termica Questo è forse il vantaggio più significativo degli stampi in alluminio. L'alluminio conduce calore fino a cinque volte meglio dell'acciaio. In processi come lo stampaggio a iniezione, ciò significa che il materiale fuso si raffredda e si solidifica molto più velocemente, riducendo drasticamente il complesso Tempo del ciclo . Questa efficienza si traduce direttamente in una produzione di produzione più elevata e costi più bassi.

Leggero L'alluminio è circa un terzo del peso dell'acciaio. Ciò semplifica la gestione, lo spostamento e l'installazione degli stampi in alluminio, riducendo la tensione delle attrezzature e accelerando i cambi di stampo. Il peso più basso può anche contribuire a una riduzione del consumo di energia durante il processo di stampaggio.

Resistenza alla corrosione A differenza di molti tipi di leghe in alluminio in acciaio utilizzate nella produzione di stampi, come 7075, hanno un'eccellente resistenza naturale alla corrosione. Questa proprietà è cruciale in ambienti in cui gli stampi possono essere esposti all'umidità o a determinate sostanze chimiche, estendendo la durata della vita e riducendo le esigenze di manutenzione.

Facile macchinabilità L'alluminio è un metallo più morbido dell'acciaio, che lo rende molto più facile e veloce per la macchina. Una complessa cavità dello stampo che potrebbe richiedere 100 ore per la macchina in acciaio potrebbe essere completata in un minimo di 40 ore in alluminio. Questa facilità di lavorazione è un fattore importante nei tempi di costo-efficacia e rapidi tempi di inversione associati a stampi in alluminio, rendendoli perfetti per prototipazione rapida e iterando sui design.

Costo-efficacia A causa del costo del materiale inferiore e del tempo di lavorazione ridotto, uno stampo in alluminio può essere significativamente più economico da produrre rispetto a uno stampo in acciaio comparabile. Questo lo rende un'opzione interessante per progetti con budget limitati o per corse di produzione che non richiedono l'estrema durata dell'acciaio.

Svantaggi di stampi in alluminio

Durata (rispetto all'acciaio) Lo svantaggio principale dell'alluminio è la sua bassa durezza rispetto all'acciaio. Mentre gli stampi in alluminio sono abbastanza forti per migliaia di cicli, si consumano più velocemente di uno stampo in acciaio temprato, specialmente quando si modellano materiali abrasivi come materie plastiche piene di vetro. Ciò li rende meno adatti per la produzione di volume ultra-alta (ad es. Milioni di parti).

Resistenza all'usura La superficie di uno stampo in alluminio è più suscettibile ai graffi, al ding e all'usura generale rispetto a uno stampo in acciaio. Ciò può influire sulla finitura superficiale del prodotto finale nel tempo. Tuttavia, questo svantaggio può essere mitigato applicando speciali trattamenti di superficie o rivestimenti allo stampo.

---

Come scegliere la giusta stampo in alluminio

La selezione dello stampo giusto per un progetto è una decisione strategica che può avere un impatto significativo sia sul budget che sulla qualità del prodotto finale. Sebbene l'alluminio offre molti vantaggi, non è una soluzione unica per tutti. Ecco i fattori chiave da considerare quando si decide se uno stampo in alluminio è la scelta giusta per il tuo progetto.

Fattori da considerare

Volume di produzione Questo è spesso il fattore più importante. Se il progetto richiede una produzione di produzione da basso a medio (in genere da poche a 50.000 parti), uno stampo in alluminio è probabilmente la scelta più conveniente ed efficiente. Per la produzione ad alto volume, in cui sono necessari milioni di cicli, la resistenza di durata e usura superiore degli stampi in acciaio li rendono un investimento migliore a lungo termine.

In parte complessità La complessità della parte del design svolge un ruolo importante. La facile lavorazione dell'alluminio consente la creazione di cavità di stampo intricate e altamente dettagliate con meno sforzo e tempo rispetto all'acciaio. Se la tua parte ha geometrie complesse, trame sottili o caratteristiche intricate, uno stampo in alluminio può fornire un modo più veloce ed economico per ottenere il risultato desiderato.

Compatibilità materiale Il materiale che prevedi di modellare è fondamentale. Gli stampi in alluminio sono perfetti per la maggior parte delle materie plastiche come ABS, PP e HDPE. Tuttavia, se si sta modellando materiali abrasivi come nylon ripieno di vetro o materiali che richiedono temperature di lavorazione molto elevate, lo stampo sperimentarà l'usura accelerata. In tali casi, può essere necessario un materiale più durevole come l'acciaio o uno stampo in alluminio trattato con superficie.

Budget Per progetti con un budget limitato, gli stampi in alluminio sono un'opzione interessante. Il costo del materiale inferiore e il tempo di lavorazione ridotto si traducono in un investimento iniziale inferiore. Ciò li rende ideali per startup, progetti di ricerca e sviluppo e chiunque cerchi di testare un nuovo prodotto sul mercato senza impegnare una grande quantità di capitale per gli strumenti.

Parte 6: manutenzione e cura degli stampi in alluminio

Una corretta manutenzione è cruciale per estendere la vita di qualsiasi stampo e gli stampi in alluminio non fanno eccezione. Mentre sono più suscettibili all'usura rispetto all'acciaio, un regime di cura costante può garantire che continuino a produrre parti di alta qualità per migliaia di cicli.

Procedure di pulizia

La pulizia regolare è essenziale per prevenire l'accumulo di residui di plastica, agenti di rilascio o altri contaminanti che possono influire sulla qualità delle parti.

• Agenti di pulizia delicati: Utilizzare detergenti non abrasivi appositamente progettati per la manutenzione dello stampo. Le sostanze chimiche o solventi aggressivi possono danneggiare la superficie dello stampo e qualsiasi rivestimento protettivo.

• Strumenti morbidi: Evitare l'uso di raschiatori di metallo o spazzole a filo. Invece, usa spazzole in ottone o plastica, tamponi di cotone e panni morbidi per pulire le superfici dello stampo senza grattarle.

• Spray preventivi: Applicare una mano sottile e uniforme di uno spray per il rilascio di stampo di alta qualità prima di ogni corsa di produzione. Ciò non solo aiuta a espulsione in parte, ma funge anche da strato protettivo, facilitando la pulizia futura.

Linee guida per l'archiviazione

Quando uno stampo non è in uso, un'adeguata conservazione è la chiave per prevenire la ruggine, la corrosione e il danno fisico.

• Pulito e asciutto: Assicurarsi che lo stampo sia completamente pulito e asciutto prima di conservarlo. Qualsiasi umidità può portare all'ossidazione.

• Rivestimento protettivo: Applicare uno spray per preventivo per arrugginire o uno spray per protezione dello stampo specializzato su tutte le superfici dello stampo. Questo crea una barriera contro gli elementi ambientali.

• Ambiente climatizzato: Conservare gli stampi in un'area climatizzata per evitare fluttuazioni di temperatura che possono causare condensa.

• Corrente involucro: Conservare lo stampo in un contenitore robusto e sigillato o su uno scaffale designato per evitare danni fisici da dossi o gocce accidentali.

Suggerimenti di manutenzione preventiva

Essere proattivi con la manutenzione può farti risparmiare da costose riparazioni lungo la linea.

• Ispezioni regolari: Ispezionare regolarmente lo stampo per segni di usura, come graffi, nick o erosione in aree critiche come cancelli e corridori. La cattura di questi problemi in anticipo consente riparazioni minori prima di diventare problemi importanti.

• Controlli del pin di espulsione: Controlla regolarmente che tutti i perni di espulsione si muovano liberamente e non si attacchi, in quanto ciò può causare stress sullo stampo e danneggiare la parte finita.

• Lubrificazione: Mantenere le parti in movimento, come perni guida e boccole, correttamente lubrificate per garantire un funzionamento regolare e prevenire l'usura.

Tendenze future negli stampi in alluminio

Il mondo della produzione è in costante stato di evoluzione e gli stampi in alluminio sono in prima linea in questo cambiamento. I progressi della tecnologia e una crescente domanda di cicli di produzione più rapidi stanno modellando il futuro degli strumenti di alluminio.

Progressi nelle tecniche di produzione

L'integrazione di Produzione additiva (stampa 3D) sta rivoluzionando il modo in cui vengono realizzati stampi in alluminio. Mentre uno stampo completo può essere ancora lavorato a CNC, la stampa 3D può essere utilizzata per creare funzionalità interne complesse, come canali di raffreddamento conformi. Questi canali seguono i contorni esatti della cavità dello stampo, consentendo un raffreddamento più uniforme e rapido della parte, che riduce ulteriormente i tempi di ciclo e migliora la qualità della parte.

Un'altra tendenza chiave è l'uso di Stampi ibridi , dove una base di alluminio è combinata con inserti in acciaio temprato in aree ad alta usura, come cancelli e spille di espulsione. Questo design intelligente sfrutta il meglio di entrambi i mondi: il costo-efficacia e le rapide proprietà termiche dell'alluminio con la durata dell'acciaio nelle aree critiche.

Nuove applicazioni

Man mano che vengono sviluppate nuove leghe di alluminio ad alte prestazioni, l'uso di stampi in alluminio si espanderà in settori che in precedenza si basavano esclusivamente sull'acciaio. Possiamo aspettarci di vederli usati più frequentemente in applicazioni che coinvolgono materiali più forti e abrasivi o in campi come la produzione di veicoli elettrici, dove la prototipazione rapida e le iterazioni di progettazione rapida sono essenziali per un vantaggio competitivo.

---

COSÌ

Le stampi in alluminio hanno cementato il loro posto come componente vitale della moderna produzione. Offrono una miscela avvincente di Flessibilità in termini di efficacia, velocità e design Ciò non ha eguali da materiali per utensili tradizionali. Sebbene potrebbero non essere la scelta ideale per ogni progetto, la loro eccezionale conducibilità termica, la natura leggera e la facilità di lavorazione rendono la soluzione di riferimento per la prototipazione, la produzione di volumi a basso contenuto medio e prodotti con geometrie complesse.

In un'epoca definita da una rapida innovazione, la capacità di trasformare rapidamente ed economicamente un'idea in un prodotto tangibile è più preziosa che mai. Le stampi in alluminio forniscono quel ponte cruciale tra design e realtà, consentendo ai produttori di portare prodotti sul mercato più velocemente ed efficiente. Rappresentano non solo una scelta materiale, ma una decisione strategica che guida l'efficienza, l'innovazione e la redditività in diversi settori.

Domande frequenti (FAQ)

1. Qual è la differenza principale tra stampi in alluminio e acciaio?

• Risposta: Le differenze primarie sono in termini di costi, durata e proprietà termiche. Gli stampi in alluminio sono generalmente più convenienti, più leggeri e hanno una conduttività termica molto più elevata, che accorcia i tempi di ciclo. Tuttavia, gli stampi in acciaio sono più resistenti e hanno una resistenza all'usura più elevata, rendendoli migliori per la produzione di volume molto elevato o la modellatura di materiali abrasivi.

2. Quante parti può produrre uno stampo in alluminio?

• Risposta: La durata della vita di uno stampo in alluminio varia ampiamente a seconda del materiale modellato, della complessità in parte e della manutenzione. Gli stampi in alluminio vengono generalmente utilizzati per le corse di produzione che vanno da poche centinaia a decine di migliaia di parti. Con una cura adeguata e un materiale non abrasivo, alcuni stampi in alluminio possono persino superare i 100.000 cicli.

3. I stampi in alluminio sono adatti per lo stampaggio a iniezione?

• Risposta: Sì, assolutamente. Gli stampi in alluminio sono ampiamente utilizzati nello stampaggio a iniezione, in particolare per la prototipazione, la produzione a basso volume e i prodotti con una plastica non abrasiva. La loro alta conducibilità termica consente un raffreddamento più rapido della plastica, il che può ridurre significativamente il tempo di ciclo complessivo.

4. Puoi usare stampi in alluminio per applicazioni ad alta temperatura?

• Risposta: Le leghe di alluminio hanno un punto di fusione inferiore rispetto all'acciaio, quindi non sono adatti per processi di stampaggio estremamente ad alta temperatura come quelli utilizzati per determinate materie plastiche ingegneristiche. Tuttavia, per le materie plastiche più comuni e la gomma, gli stampi in alluminio funzionano eccezionalmente bene.

5. Qual è il costo tipico di uno stampo in alluminio rispetto a uno stampo in acciaio?

• Risposta: Uno stampo in alluminio può spesso essere del 30% al 50% in meno di uno stampo in acciaio comparabile. Ciò è dovuto principalmente al costo del materiale inferiore dell'alluminio e al tempo di lavorazione ridotto necessario per creare lo stampo.
