Stampaggio a iniezione a basso volume: una guida completa

La realtà dello stampaggio a iniezione a basso volume: colmare il divario

Nel settoe manifatturiero ci troviamo spesso di fronte a un muro. Hai superato le instabili tolleranze della stampa 3D, ma non sei pronto a spendere $ 50.000 per uno stampo in acciaio temprato che richiede tre mesi per essere costruito. Questo è dove Stampaggio ad iniezione a basso volume (LVIM) interviene. È il "punto debole" per i team hardware che necessitano di parti reali, materiali reali e velocità reale, senza il debito a livello aziendale.

Di cosa stiamo effettivamente parlando?

Pensa a LVIM come al cugino agile della produzione di massa. Mentre lo stampaggio tradizionale è ossessionato da “milioni di cicli”, LVIM è progettato per Da 100 a 10.000 unità gamma.

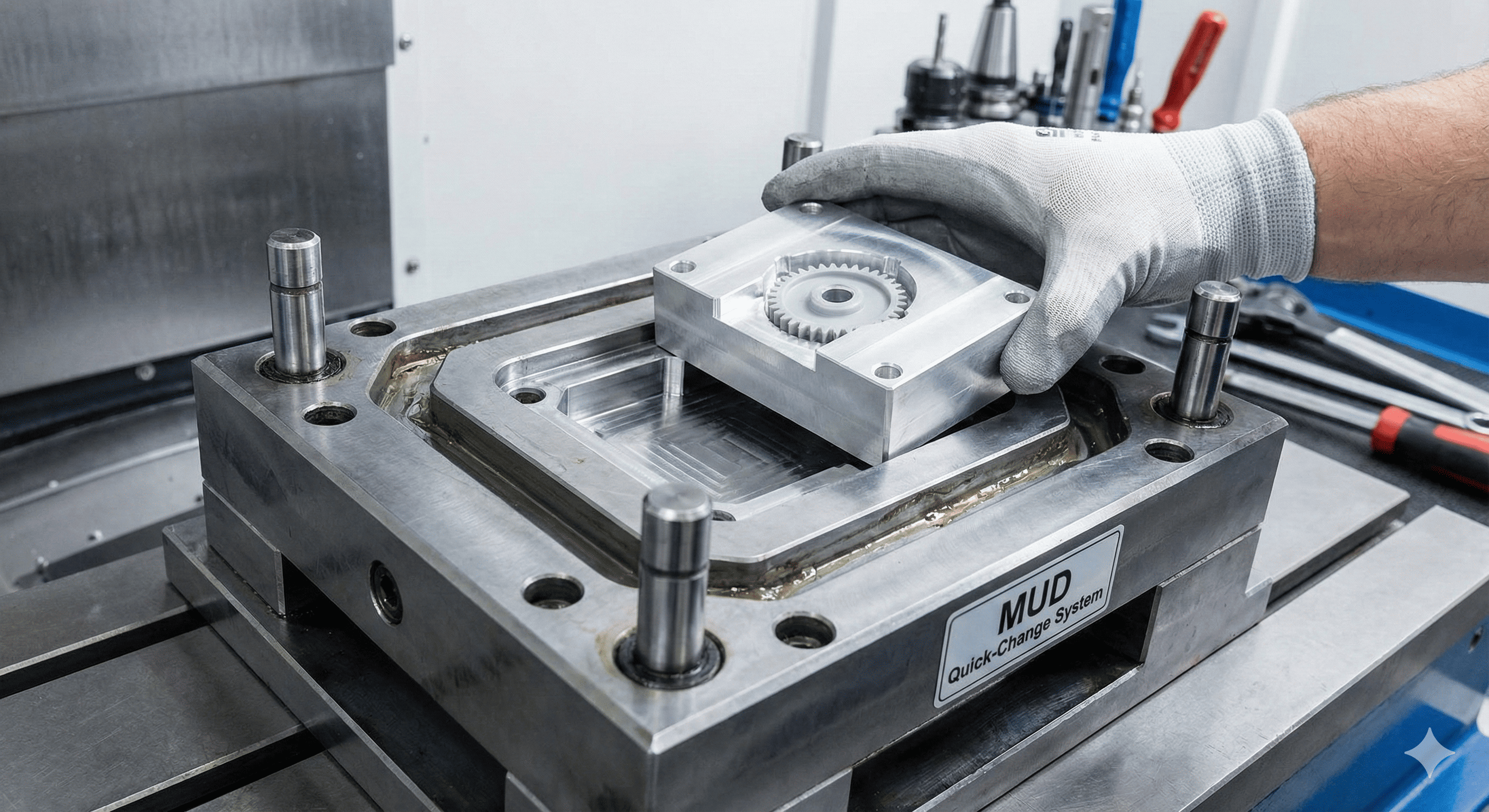

La vera magia avviene nell'officina degli attrezzi. Invece di estenuanti settimane trascorse a lavorare l'acciaio temprato, utilizziamo acciaio di alta qualità alluminio o leghe di acciaio pretemprato. Perché? Perché l'alluminio disperde il calore più velocemente e si taglia come il burro. Questo sposta la conversazione da “Quanti mesi?” a "Quanti giorni mancano alla spedizione?"

Perché preoccuparsi di LVIM?

Onestamente, la vittoria più grande non è solo il prezzo più basso: è la tranquillità.

• Test di mercato senza rischi: Immagina di lanciare un prodotto, realizzare che i pulsanti sembrano "molli" e dover rottamare uno strumento da $ 60.000. Con lo stampaggio a basso volume, puoi ruotare. Se il mercato richiede una texture diversa o una leggera modifica all’impugnatura, il tuo portafoglio non griderà quando aggiornerai l’inserto in alluminio.

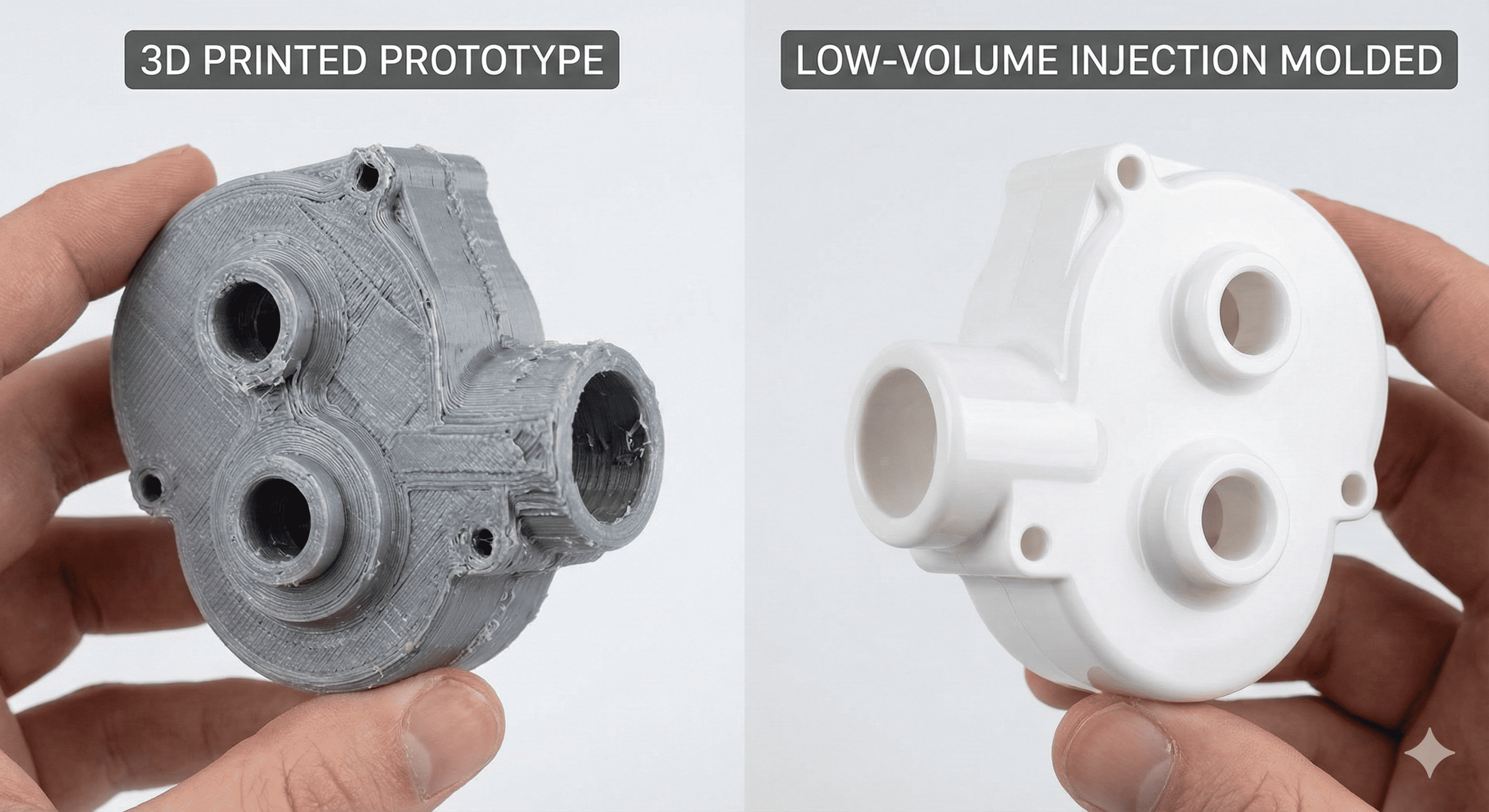

• Il vantaggio del “materiale reale”: Siamo onesti, le stampe 3D sembrano stampe 3D. Sono ottimi per i controlli visivi, ma non si comportano come il prodotto finale. LVIM utilizza l'esatto termoplastici per produzione (come ABS, PC o Nylon) i tuoi clienti effettivamente manterranno. Ottieni gli incastri, la resistenza al calore e la finitura superficiale di un prodotto al dettaglio fin dal primo giorno.
• Utensili per ponti: Mentre il tuo enorme stampo in acciaio “multi-cavità” viene scolpito in una fabbrica da qualche parte, il tuo strumento “ponte” in alluminio sta già pompando le parti. Sei sul mercato, generi entrate e raccogli feedback mentre i tuoi concorrenti stanno ancora esaminando i file CAD.

Il compromesso

Tuttavia, non è tutto sole e tempi di consegna rapidi. Gli strumenti in alluminio sono più morbidi. Non dureranno per un milione di tiri e potresti dover sacrificare alcune delle linee di raffreddamento interne più complesse. Ma per una startup o un team di ricerca e sviluppo? Questo è un compromesso che la maggior parte di noi farebbe in un batter d’occhio.

Si tratta di diventare “abbastanza bravi” da essere “eccezionali” agli occhi dei tuoi clienti, il più velocemente umanamente possibile.

Quando premere il grilletto: scegliere il momento giusto per lo stampaggio a basso volume

È facile lasciarsi prendere dalla mentalità “stampiamolo in 3D”, ma arriva un punto in cui questo smette di avere senso, sia per il tuo budget che per la tua sanità mentale. LVIM non è solo una via di mezzo; è una mossa strategica. Quindi, quando dovresti usarlo effettivamente?

1. L'esame finale di prototipazione

Considerala la fase “Beta”. Hai eseguito le stampe FDM o SLA e la forma sembra corretta. Ma la clip si spezzerà? Il calore proveniente dai componenti elettronici interni deformerà l'involucro? Utilizzando lo stampaggio a basso volume per i tuoi prototipi finali, stai testando il fisica reale della parte. Puoi vedere come la plastica scorre negli angoli e come si restringe: dati reali che non puoi ottenere da una stampante.

2. Costruire il “Ponte”

Questo è probabilmente il caso d'uso più comune. Supponiamo che il tuo prodotto sia un successo e che tu abbia ordinato uno stampo in acciaio ad alta capacità. Questo strumento potrebbe richiedere dalle 12 alle 16 settimane per arrivare. Puoi permetterti di aspettare quattro mesi per iniziare a vendere? Probabilmente no. Uno "strumento ponte" (uno stampo in alluminio) ti aiuta a superare quei primi mesi. Mantiene la catena di montaggio in movimento mentre il ferro pesante è ancora in fase di forgiatura.

3. Produzione pilota e piccole nicchie

A volte, il “volume basso” è in realtà il “volume pieno”. Se stai costruendo dispositivi medici, kit per cruscotti automobilistici di fascia alta o componenti specializzati per droni, potresti aver bisogno solo di 2.000 unità all'anno. In questi casi, spendere 80.000 dollari per uno strumento multicavità è semplicemente un pessimo affare. LVIM diventa la tua soluzione di produzione permanente, mantenendo bassi i costi generali e sani i margini.

Il manuale dei materiali: cosa puoi realmente modellare?

Le persone spesso chiedono: "Posso usare la stessa plastica dei grandi?" Assolutamente. In effetti, questo è il punto.

I pezzi grossi: i materiali termoplastici

La maggior parte di ciò che tocchiamo, dallo spazzolino da denti alle finiture della tua auto, è fatto di materiale termoplastico. Queste sono le stelle dello spettacolo perché possono essere sciolte, iniettate e raffreddate ripetutamente.

• ABS: Il cavallo di battaglia affidabile. Robusto, resistente agli urti e rifinito magnificamente.
• Policarbonato (PC): Quando hai bisogno che sia chiaro o incredibilmente forte.
• Nylon (PA): La scelta ingegneristica per ingranaggi e parti mobili che devono resistere all'usura.

Gli specialisti: i termoindurenti

Queste sono una razza diversa. Una volta che si sono solidificati, sono pronti, come quando si cuoce una torta, non puoi scioglierla nuovamente nella pastella. Sono fantastici per ambienti ad alto calore o isolamento elettrico in cui non è assolutamente possibile che la parte si sciolga sotto pressione.

Scegli il tuo combattente

La scelta di un materiale non è solo una questione di resistenza; si tratta dello "strizzacervelli". Materie plastiche diverse si comportano diversamente quando colpiscono le pareti fredde di uno stampo. Se cambi i materiali a metà di un progetto, le tue parti potrebbero non combaciare più. È sempre meglio scegliere il materiale con l'intento di produzione durante la fase di basso volume per evitare brutte sorprese in seguito.

Quando premere il grilletto: scegliere il momento giusto per lo stampaggio a basso volume

È facile lasciarsi prendere dalla mentalità “stampiamolo in 3D”, ma arriva un punto in cui questo smette di avere senso, sia per il tuo budget che per la tua sanità mentale. LVIM non è solo una via di mezzo; è una mossa strategica. Quindi, quando dovresti usarlo effettivamente?

1. L'esame finale di prototipazione

Considerala la fase “Beta”. Hai eseguito le stampe FDM o SLA e la forma sembra corretta. Ma la clip si spezzerà? Il calore proveniente dai componenti elettronici interni deformerà l'involucro? Utilizzando lo stampaggio a basso volume per i tuoi prototipi finali, stai testando il fisica reale della parte. Puoi vedere come la plastica scorre negli angoli e come si restringe: dati reali che non puoi ottenere da una stampante.

2. Costruire il “Ponte”

Questo è probabilmente il caso d'uso più comune. Supponiamo che il tuo prodotto sia un successo e che tu abbia ordinato uno stampo in acciaio ad alta capacità. Questo strumento potrebbe richiedere dalle 12 alle 16 settimane per arrivare. Puoi permetterti di aspettare quattro mesi per iniziare a vendere? Probabilmente no. Uno "strumento ponte" (uno stampo in alluminio) ti aiuta a superare quei primi mesi. Mantiene la catena di montaggio in movimento mentre il ferro pesante è ancora in fase di forgiatura.

3. Produzione pilota e piccole nicchie

A volte, il “volume basso” è in realtà il “volume pieno”. Se stai costruendo dispositivi medici, kit per cruscotti automobilistici di fascia alta o componenti specializzati per droni, potresti aver bisogno solo di 2.000 unità all'anno. In questi casi, spendere 80.000 dollari per uno strumento multicavità è semplicemente un pessimo affare. LVIM diventa la tua soluzione di produzione permanente, mantenendo bassi i costi generali e sani i margini.

Il manuale dei materiali: cosa puoi realmente modellare?

Le persone spesso chiedono: "Posso usare la stessa plastica dei grandi?" Assolutamente. In effetti, questo è il punto.

I pezzi grossi: i materiali termoplastici

La maggior parte di ciò che tocchiamo, dallo spazzolino da denti alle finiture della tua auto, è fatto di materiale termoplastico. Queste sono le stelle dello spettacolo perché possono essere sciolte, iniettate e raffreddate ripetutamente.

• ABS: Il cavallo di battaglia affidabile. Robusto, resistente agli urti e rifinito magnificamente.
• Policarbonato (PC): Quando hai bisogno che sia chiaro o incredibilmente forte.
• Nylon (PA): La scelta ingegneristica per ingranaggi e parti mobili che devono resistere all'usura.

Gli specialisti: i termoindurenti

Queste sono una razza diversa. Una volta che si sono solidificati, sono pronti, come quando si cuoce una torta, non puoi scioglierla nuovamente nella pastella. Sono fantastici per ambienti ad alto calore o isolamento elettrico in cui non è assolutamente possibile che la parte si sciolga sotto pressione.

Scegli il tuo combattente

La scelta di un materiale non è solo una questione di resistenza; si tratta dello "strizzacervelli". Materie plastiche diverse si comportano diversamente quando colpiscono le pareti fredde di uno stampo. Se cambi i materiali a metà di un progetto, le tue parti potrebbero non combaciare più. È sempre meglio scegliere il materiale con l'intento di produzione durante la fase di basso volume per evitare brutte sorprese in seguito.

Decifrare il codice: il processo e il prezzo

Come passiamo effettivamente da un file digitale a una scatola di parti in due settimane? Non è magia, ma richiede un po’ di “eliminazione del grasso” dalla produzione tradizionale.

Dal CAD alla cavità: il processo LVIM

Il lavoro pesante avviene durante Progettazione di stampi . Nella produzione di grandi volumi, sei preoccupato per ogni microsecondo del tempo di ciclo, quindi costruisci complesse "camicie d'acqua" per il raffreddamento. Nello stampaggio a basso volume, semplifichiamo. Usiamo Die dell'unità principale (MUD) basi: telai standardizzati che contengono inserti personalizzati. Ciò significa che dobbiamo tagliare solo la “cavità” (la forma della parte) e non l’intero massiccio blocco di metallo.

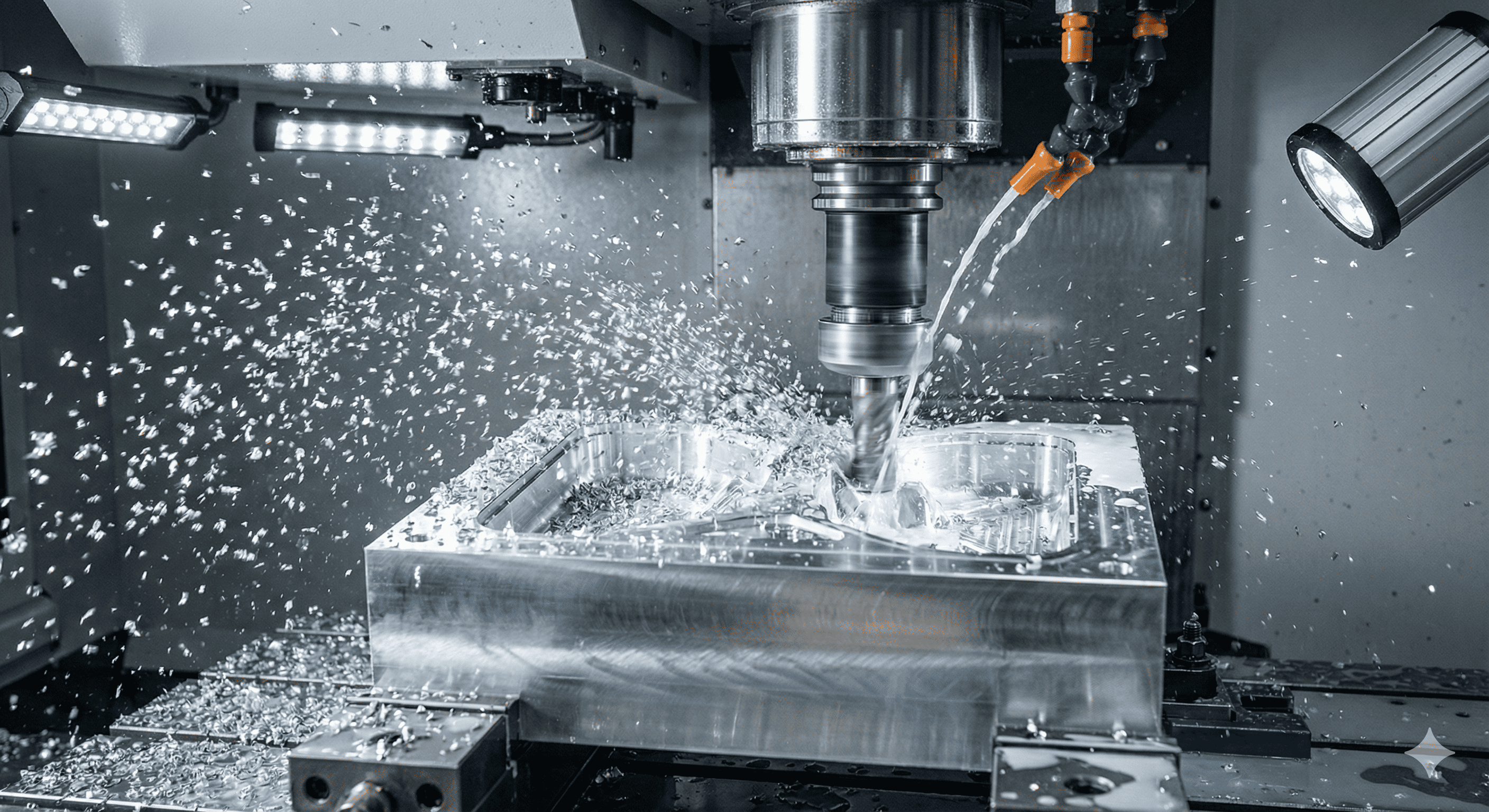

Una volta che lo stampo è stato lavorato, solitamente tramite CNC ad alta velocità, viene bloccato nella pressa. Il ciclo di iniezione stesso è una danza di pressione e temperatura. La resina fusa viene inserita nello strumento, tenuta sotto un'enorme pressione per evitare "segni di affondamento" e quindi fuoriuscita. Poiché utilizziamo l'alluminio, lo strumento disperde rapidamente il calore, il che è un bel vantaggio per mantenere le cose in movimento.

Controllo qualità: non “economico”, solo “veloce”

Un malinteso comune è che “basso volume” significhi “bassa qualità”. In realtà, le parti lo sono spesso meglio perché i cicli di produzione sono più brevi. Un operatore può tenere d'occhio 500 parti molto più da vicino che su 500.000. Stiamo ancora controllando le tolleranze con le CMM (macchine di misura a coordinate) e assicurandoci che il colore corrisponda alle specifiche del tuo marchio.

La grande domanda: quanto costerà?

Parliamo di numeri, o almeno di ciò che li spinge. Nello stampaggio a iniezione si combatte sempre contro il Costo di installazione iniziale .

1. La fattura degli utensili: Questo è il tuo ostacolo più grande. Per LVIM, stai osservando una gamma: forse $ 2.000 per un equipaggiamento semplice e fino a $ 15.000 per un involucro complesso con "azioni laterali" (parti mobili nello stampo). Confrontalo con $ 50.000 per uno strumento di produzione in acciaio.
2. Prezzo parziale: Ecco il problema. Il costo “per parte” sarà più elevato rispetto a quello su larga scala. Perché? Perché stai distribuendo il tempo di configurazione e la calibrazione della macchina su 500 unità anziché su un milione.
3. La geometria è importante: Vuoi un muro “a zero gradi”? O un buco profondo e stretto? Ciò aggiunge costi. Se puoi progettare con generosità angoli di sformo (lati rastremati), il pezzo fuoriesce più facilmente, lo stampo dura più a lungo e il prezzo scende.

Come risparmiare qualche biglietto da mille

Se vuoi mantenere la fattura snella, pensaci Finitura superficiale . Una finitura a specchio di “Classe A” estremamente lucida richiede la lucidatura manuale da parte di un essere umano per ore. Se riesci a convivere con una finitura testurizzata "Protomold" o una finitura standard a macchina, risparmierai una notevole quantità di modifiche e alcuni giorni di tempo di consegna.

La rivalità: stampaggio a basso volume contro il campo

La scelta di un metodo di produzione non dovrebbe sembrare un gioco d’ipotesi. Di solito, si arriva a un punto di “pareggio”. Quando la velocità di una stampante 3D smetterà di essere un vantaggio? Quando il costo di un blocco lavorato a CNC diventa eccessivo?

Ecco il "cheat sheet" utilizzato dalla maggior parte degli ingegneri per decidere:

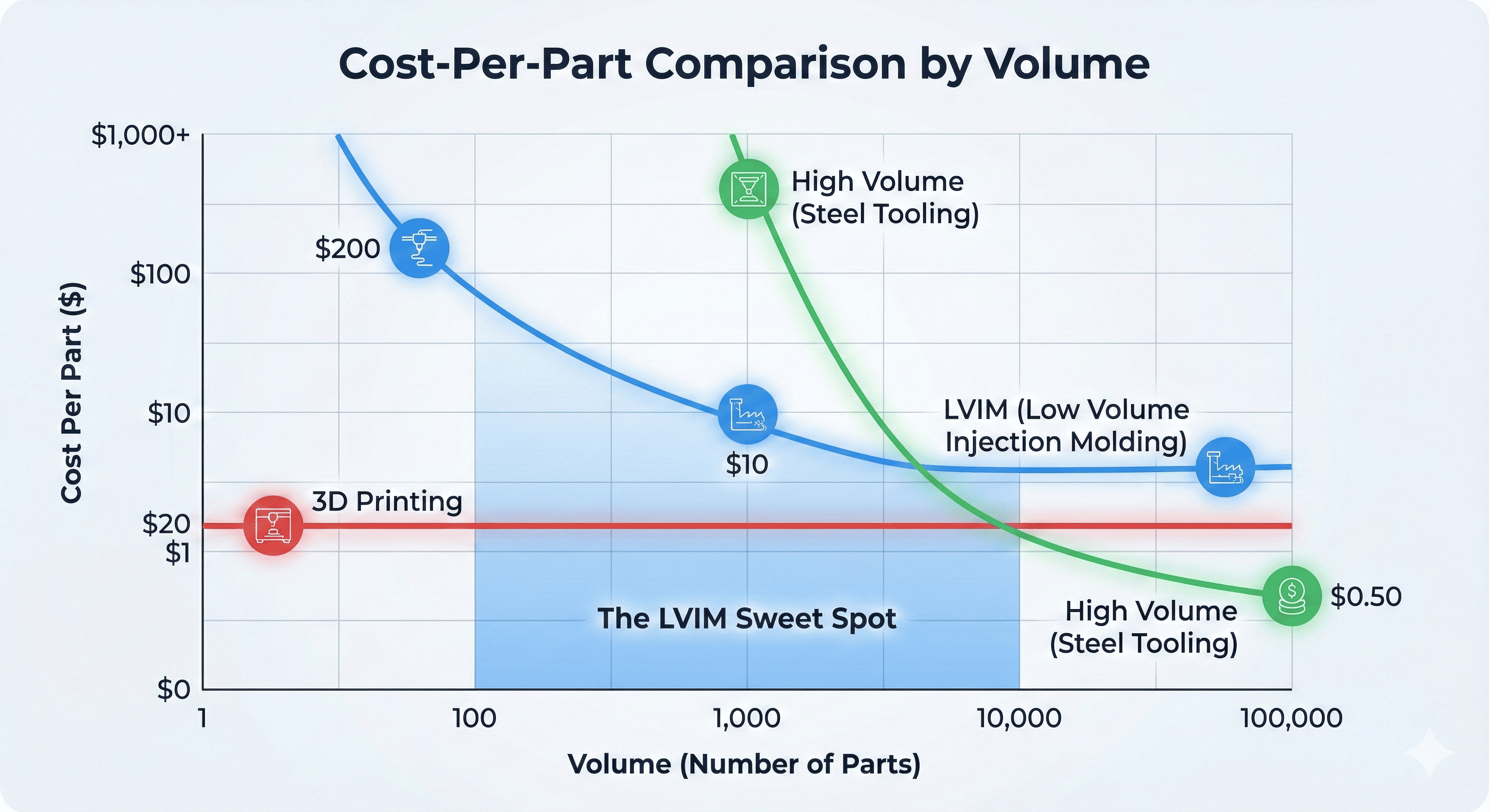

Il “cross-over dei costi”

Pensatela in questo modo: la stampa 3D è come prendere un taxi. È comodo per un viaggio breve, ma non ne useresti uno per attraversare il paese. Lo stampaggio a iniezione a basso volume è come noleggiare un'auto. All'inizio ci sono un po' di pratiche burocratiche e un acconto (il costo dello stampo), ma successivamente ogni miglio, o ogni parte, è significativamente più economico.

Impatto nel mondo reale: il successo del SolarSack

Diamo un’occhiata a un esempio reale. Ha chiamato una società danese SolarSack ha sviluppato un prodotto semplice e salvavita: un sacchetto di plastica che utilizza i raggi UV per purificare l’acqua.

Avevano bisogno di un rubinetto specifico che fosse adatto agli alimenti, a prova di perdite e abbastanza economico per i mercati in via di sviluppo.

• Il problema: La stampa 3D non era in grado di gestire i requisiti dei materiali per uso alimentare e uno stampo in acciaio “a grandezza naturale” rappresentava un rischio di 40.000 dollari per una startup.
• La soluzione: Hanno usato Stampaggio a basso volume . Ciò ha permesso loro di ripetere sei diversi modelli di rubinetto senza perdere le magliette.
• Il risultato: Hanno prodotto le prime 10.000 unità utilizzando questa attrezzatura “morbida”. Una volta che il prodotto ebbe un successo comprovato e il progetto fu definito, alla fine investirono negli strumenti di produzione dell’acciaio “pesanti”.

Qual è il prossimo passo? Il futuro dei piccoli lotti

Ci stiamo allontanando dal modello di fabbrica “taglia unica”. Il futuro di LVIM sta diventando più intelligente e più verde.

1. Stampi guidati dall'intelligenza artificiale: Stiamo vedendo sempre più software che utilizzano l’intelligenza artificiale per “prevedere” il flusso della plastica prima ancora di tagliare il metallo. Ciò significa che è molto più probabile che la prima parte uscita dalla linea sia perfetta, riducendo gli sprechi.
2. Resine ecologiche: Con l’aumento degli obiettivi di “economia circolare”, sempre più negozi offrono servizi resine riciclate or plastiche di origine biologica (come quelli a base di amido di mais) specifici per progetti a breve termine. È un ottimo modo per i marchi di testare versioni “verdi” dei loro prodotti senza impegnarsi in una massiccia revisione della produzione.
3. Automazione desktop: I bracci robotici su piccola scala vengono ora utilizzati per “prelevare e posizionare” le parti anche nei piccoli negozi, il che aiuta a mantenere i costi di manodopera delle serie a basso volume competitivi con la produzione di massa all’estero.

La linea di fondo

Lo stampaggio a iniezione a basso volume non è solo una versione “economica” della produzione di massa. È uno strumento per chi si muove velocemente. È per i team che vogliono mettere nelle mani dei propri clienti un prodotto di alta qualità mentre i loro concorrenti stanno ancora discutendo su un prototipo.

Concludendo: lo stampaggio a basso volume è la tua prossima mossa?

Abbiamo trattato il "come", il "cosa" e il "quanto". Ma in fin dei conti, lo stampaggio a iniezione a basso volume è più di una semplice voce nel budget di produzione: è una strategia per sopravvivere in un mercato che si muove alla velocità della luce.

L'asporto

Se stai realizzando un progetto pronto per il mondo, non lasciarti frenare dal mito “tutto o niente” della produzione tradizionale. Non è necessario scegliere tra una parte in plastica che sembra un giocattolo (stampa 3D) e un’enorme scommessa finanziaria (utensili in acciaio temprato).

Lo stampaggio a iniezione a basso volume offre:

• Il vantaggio professionale: Parti che sembrano e si comportano come se appartenessero a uno scaffale di vendita al dettaglio.
• Spazio di respiro finanziario: Costi iniziali inferiori che ti consentono di mantenere il tuo capitale per il marketing e la crescita.
• La capacità di ruotare: Se i tuoi clienti vogliono un cambiamento, non sei sposato con un pezzo di ferro da $ 50.000.

Un ultimo consiglio dall'officina

Prima di inviare i file CAD per un preventivo, fatti un favore: Parla presto con il tuo modellatore. Una conversazione di dieci minuti sugli angoli di sformo o sullo spessore delle pareti può spesso farti risparmiare migliaia di dollari in modifiche degli utensili. La maggior parte delle officine con volumi ridotti sono abituate a lavorare con file di ricerca e sviluppo "confusi": si aspettano di aiutarti a perfezionare il progetto dello stampo. Approfitta di questa competenza.

Tabella riepilogativa: il ciclo di vita di una parte

Il divario tra “idea” e “prodotto” è più stretto di quanto non sia mai stato. Che tu stia costruendo il prossimo grande dispositivo medico o un pezzo di nicchia di tecnologia di consumo, LVIM è il ponte che ti aiuta ad attraversarlo.

Domande frequenti

Quando si tratta di stampaggio a basso volume, le stesse poche domande tendono a sorgere in officina. Ecco il “discorso diretto” su ciò che devi veramente sapere.

Quanto è "basso" il volume basso, esattamente?

Anche se non esiste una legge scritta nella pietra, l’industria generalmente considera qualsiasi cosa Da 100 a 10.000 unitàs come punto debole. Al di sotto di 100, di solito stai meglio con la stampa 3D o la lavorazione CNC. Al di sopra di 10.000, l'usura su uno stampo in alluminio potrebbe iniziare a influenzare le tue tolleranze, rendendo il passaggio all'acciaio una scommessa più intelligente a lungo termine.

Le mie parti sembreranno "prototipi"?

Affatto. Questo è il bello. Poiché utilizziamo vere presse per stampaggio a iniezione e resine di livello produttivo, le tue parti avranno lo stesso peso, struttura e integrità strutturale di qualcosa che compreresti presso un grande rivenditore. Se desideri una texture specifica (come una finitura opaca o una superficie erosa), possiamo applicarla direttamente allo stampo.

Posso apportare modifiche allo stampo una volta costruito?

Sì, fino a un certo punto. È molto più facile rimuovere il metallo piuttosto che aggiungerlo. Se è necessario rimpicciolire un foro o assottigliare una parete, di solito possiamo “rimuovere” una parte maggiore dello stampo. L'aggiunta di materiale (rendendo una parte più spessa) è più complicata e potrebbe richiedere una saldatura o un nuovo inserto. Questo è il motivo per cui l'alluminio è così popolare; è incredibilmente tollerante e veloce da modificare rispetto all'acciaio temprato.

Perché i tempi di consegna sono molto più brevi?

Gli stampi tradizionali sono come i caveau di una banca: sono costruiti per sopravvivere a milioni di cicli ad alta pressione. Ciò richiede tempo. Utilizzo di strumenti a basso volume disegni semplificati e metalli “più morbidi” che possono essere tagliati a velocità molto più elevate su una macchina CNC. Inoltre evitiamo i complessi sistemi di raffreddamento automatizzati utilizzati nella produzione di massa, il che riduce di settimane il programma di fabbricazione.

C'è un limite ai materiali che posso utilizzare?

Se è un materiale termoplastico, possiamo modellarlo. Da base Polipropilene ad alte prestazioni Sbirciare o riempito di vetro Nylon , il processo li gestisce tutti. L'unico vero "limite" è garantire che la scelta del materiale corrisponda al design dello stampo (poiché plastiche diverse si restringono a velocità diverse).

Cosa succede se alla fine mi servono 100.000 parti?

Pensa al tuo strumento a basso volume come al tuo strumento di “ingresso nel mercato”. Una volta che il volume delle vendite giustifica l'investimento, si prendono le lezioni apprese dalla produzione a basso volume, ad esempio dove sono comparsi i segni di depressione o quali tolleranze erano strette, e le si applicano a uno strumento di produzione di acciaio a più cavità. Hai essenzialmente utilizzato LVIM per “ridurre i rischi” della tua fase di produzione di massa.
